英格索兰空压机维修:控制器断相保护的处理
2020-05-06 17:01

英格索兰空压机控制器断相保护的处理
适用范围:所有使用如下图英格索兰空压机控制器的机型
案例一:由互感器穿线错误造成的控制器断相报警
机组信息
机型:V22-10A。
运行/加载小时:10362/10125。
故障现象
机组启动后,电机运转5秒时报警停机,报警内容:
主机断相C。
故障分析及检查过程
1、确认报警信息含义

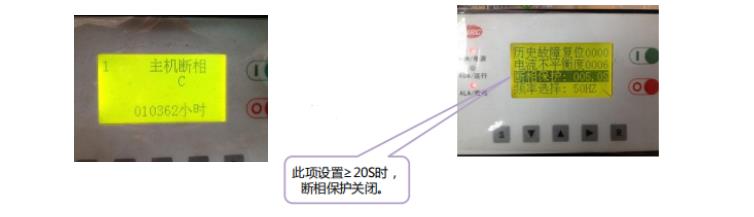

进入厂家参数查看相关参数,发现一项参
数:断相保护:5.0S。查看PLOT参数表,该项注解为:缺相时间设定≥20 秒时,缺相保护不起作用。故本次报警实则系控制器检测到缺相引起。


2、排查缺相原因

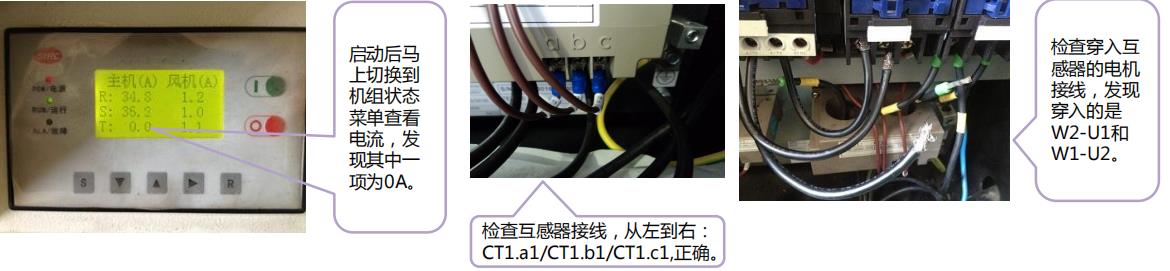

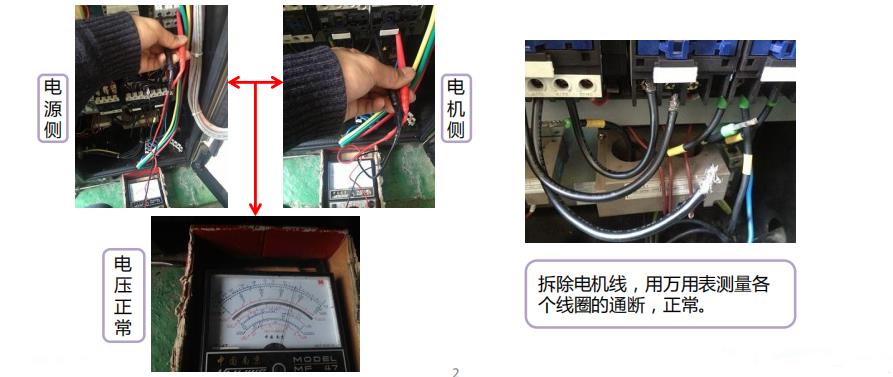

造成缺相故障有4点原因:1)、电源缺相;2)、接触器缺相;3)、电机缺相;4)、控制器误报。现场测量电源三相电压正常;接触器吸合后,电源侧及电机侧三相电压也正常;电机启动后声音正常,拆除电机线,测量三相线圈通断(U1和U2,W1和W2,V1和V2)无异常;确认启动后电流变化时发现主电机一项电流为0A,检查互感器接线,无松动及接错,检查穿入互感器的主电机引线,发现两个孔分别穿入的引线号为W2-U1和W1-U2,根据三角接法判断互感器穿入的引线组错误。


本机的三角形接法在接触器下端从左往 感器的电机接线,发现右引线的顺序是:W2/U2/V2/U1/V1/W1。 穿入的是其中W2和U1短接,U2和V1短接,V2和W1 W2-U1和短接。 W1-U2。

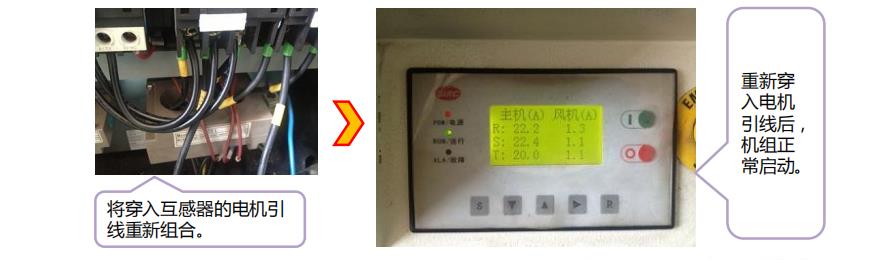

对于PLOT控制器(直接检测相/线电流)来说,正确的互感器穿线组合应该是如图所示的W2-U1/U2-V1/W1-V2中的任意两组。


经验小结
 在处理本次故障的检查缺相原因步骤时遇到瓶颈,当询问经销商后得知主电机曾经拆除保养,从而找到突破口,所以有时在处理故障时若找不到头绪,医学上的“望闻问切”也是适用于故障判断及处理的。
